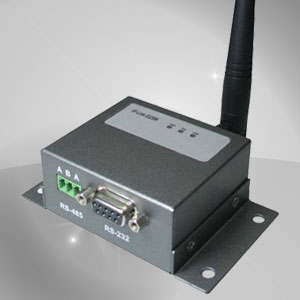

| ▲ 產品外觀 |
|
|
|
| |
Powerful, Reliable & Flexible Wireless Networking
符合IEEE 802.15.4 ZigBee-Ready 的 M2M Terminal
IP-LinkTM 2200系列產品是應用於短距離無線的機器對機器(Machine-to-Machine)的通訊產品，在硬體上IP-LinkTM 2200系列提供了工業標準的RS-232/485、ADC、DIO介面，通訊部分則使用CSMA/CA方式，以提高系統相容性。

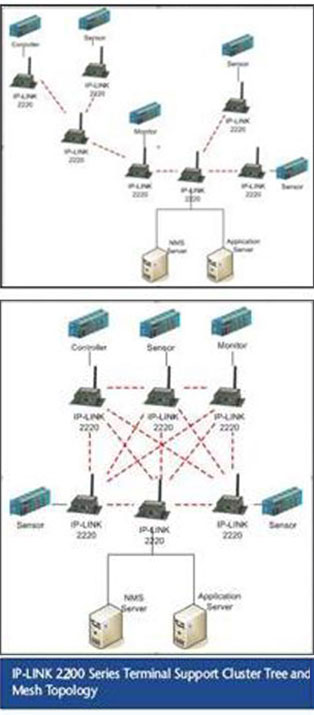

IP-LinkTM 2200系列產品符合ZigBee™及IEEE 802.15.4的標準規範，將有線的 RS-232 / 485 以無線方式取代，同時透過Mesh、Star、Cluster-tree等彈性網路路拓撲，提升網路性能及可靠性，充分滿足各種不同短距離無線應用的需求。 |
|
|
|
 |
|
 |
|
|
|

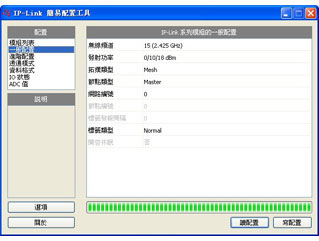

| ▲ MiniTool網路管理軟體 |
|
▲ Web介面網路管理軟體 |
|
|
簡易與便利的參數設計、節省產品開發時程
IP-LinkTM 2200 系列產品設定可利用MiniTool完成。並且IP-LinkTM 2220E可支援Web設定介面，單一介面的設計即可定義RF的頻段、功率、網路架構等參數，產品經簡易的設定即可實現即插即用。
簡易的無線 RS-232 / 485 及Power Line的解決方案
利用 IP-LinkTM 2200系列產品可直接利用ZigBee™ 短距離通訊網絡針對現有的RS-232、RS-485及Power Line進行無線轉換，避免繁瑣的佈線，IP-LinkTM 2200系列Terminal 以透明通道的方式在ZigBee™網路中提供透明的資料傳輸。
結合GPRS / CDMA 作長短距離無線M2M的應用
IP-LinkTM 2200系列產品除了可利用上述各種拓撲或點對點方式進行短距離網路連結與資料傳輸外，IP-LinkTM 2200系列的Master節點亦可直接與MA8系列GPRS/CDMA產品連接，進行與長距離無線資料傳輸搭配整合，形成整體ZigBee™/GPRS/CDMA的無線M2M架構。IP-LinkTM 2200系列應用領域包括照明、供熱和冷卻控制、工業建築和自動化、醫療、門禁管制及RFID讀卡機等。 |
|
| 主要特色 |
| ► |
工業標準RS-232/RS-485、ADC、DIO介面及低功耗設計 |
| ► |
符合IEEE 802.15.4與 ZigBee™標準 |
| ► |
支援基於 ZigBee™網路的星狀，混合樹狀、網狀等彈性化拓撲設計 |
| ► |
MiniTool軟體與Web介面可以方便的設定ZigBee™ 網路的相關參數，使網路建置簡單化 |
| ► |
可與 GPRS/CDMA作整體無線網路之整合 |
| ► |
最大支援65535個節點 |
|
|
IP-LinkTM 2200系列參數規格表
| |
IP-LinkTM 2220E |
IP-LinkTM 2220H |
IP-LinkTM 2250 |
| 頻率 |
2.4GHz unlicensed ISM band |
| 調製方式 |
QPSK |
| 最大資料速率 |
250kbps |
| 接收靈敏度 |
-104dBm |
| 傳輸距離 |
1200m ( LOS) |
| RF頻道數 |
16 (5MHz) |
| 發射功率 |
20dBm |
| 發射電流 |
≦380mA |
≦205mA |
≦250mA |
| 接收電流 |
≦165mA |
≦50mA |
≦100mA |
| 數據加密(Option) |
AES |
| 認證 |
FCC, CE |
| I/O |
RJ-45
10/100M |
RS-232/
RS-485 |
RS-232 /RS-485
ADC x 2
DIO x 8 |
| 電源輸入 |
9 to 30VDC
600mA/ PoE |
9 to 30VDC
600mA |
9 to 30VDC
600mA |
| 設備功耗 |
3.38 to 3.42W |
1.82 to 1.95W |
2.19 to 2.22W |
| 尺寸（mm） |
107*57*30 |
62*54*29 |
107*57*31 |
| 工作溫度 |
-20℃ to +70℃ |
| 濕度 |
10% to 90% |
|
|
|
|
|
